一、概述

TRC-CX-01F型测斜仪采用数字式传感器作敏感元件自动记录处理的测斜仪器，用于深基坑开挖，地铁地基，公路地基，挡土墙，坝体及山体滑坡等工程方面土体内部位移变化的监测，是一种精密测量仪器，它在工程的应用对及时掌握工程的质量及保证工程的**性发挥着积极的作用。整套仪器由测斜探头，测斜电缆，读数仪等部分组成。

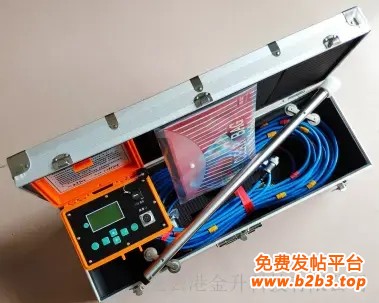

BOTE(博特）TRC-CX-01F型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的**性发挥着积极的作用。整套仪器由；读数仪、专用电缆、活动探头、数据通讯&处理软件等部分组成。*拥有电子类仪表数据采集和控制器嵌入式软件V2.0独立著作版权证书

一、读数仪：

读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率 24 位 A/D 模数转换器、保证

其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。通过操作无线遥控器把测量的数据进行自动保存，通过 USB通讯口可将测量的数据上传到电脑中，并保存为 Execl数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。

① 孔号：范围1～99 号孔。

② 孔深：范围3m-250.0m；测量状态或补测状态显示正测或反测的深度。

③ 组号：范围1～99：每个孔可同时保存99 次（组）的测量数据。

海量存储：（可保存 99×99×9=8.8 万测次（组）的测量数据）

④ 区 号：范围1～9：测量的数据可分区域保存（该功能解决了一台仪器可同期

在几个工地的使用）。

⑤ 电池低电压提示： 低电量提示时应及时关闭仪器并充电。

⑥ 日期、时间：

⑦ 测斜探头输出的信号值（mv）：

⑧ 位移值（mm）：（步长为0.5米时）
